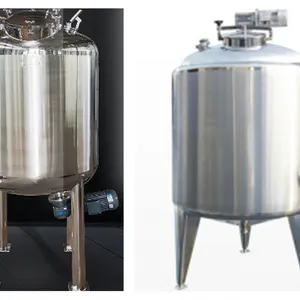

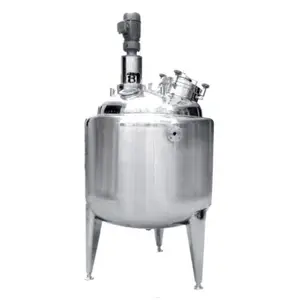

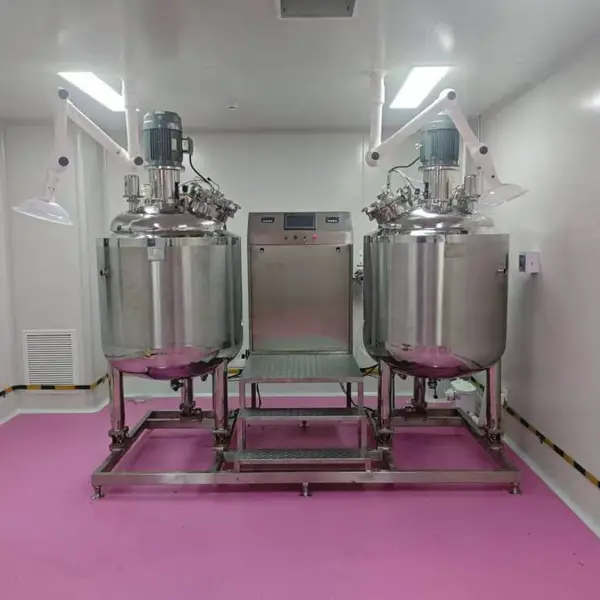

产品定义：

食品级调配罐是一种符合食品卫生安全标准的容器设备。通常配备搅拌、加热/冷却、CIP清洗等功能模块，用于将不同形态的原料（液体、粉体、半流体等）按照设定配方进行***、均匀的混合，制成符合要求的终产品或半成品。

产品详情：

一、主要作用

· 混合与均质：使不同密度、粘度的组分均匀分散。

· 溶解：将糖、盐、食品添加剂等固体物料完全溶解于液体中。

· 调配：***控制配方比例，实现标准化量产。

· 温度控制：完成巴氏杀菌、保温或冷却等工艺。

· 暂存与缓冲：作为上下游工序之间的缓冲容器。

二、主要类型

1. 按搅拌形式分类

· 顶入式搅拌罐：搅拌器安装在罐体顶部，适用范围***，多用于中低粘度物料。

· 侧搅拌罐：搅拌器安装在罐体侧面，适用于大型罐体或特殊安装空间。

· 底部搅拌罐：搅拌器安装在锥形底中心，无轴封死角，卫生等级高，常用于乳制品、高端饮料。

· 磁力搅拌罐：无机械轴封，通过磁力耦合驱动，避免泄漏风险，适用于无菌工艺或高卫生要求场合。

2. 按结构功能分类

· 单层调配罐：仅用于混合，不具备温度控制功能。

· 夹套调配罐：罐体带有夹套层，可通入蒸汽/热水（加热）或冷水/冷媒（冷却），实现工艺温控。

· 真空调配罐：可在负压状态下运行，用于脱气、防止氧化或低温浓缩。

· CIP自清洗调配罐：内置在线清洗球及喷淋系统，支持自动清洗。

3. 按压力状态分类

· 常压/开口罐：适用于无特殊压力要求的工艺。

· 密闭/压力罐：可承受一定正压或真空，用于无菌操作或需压力输送物料的场合。

三、关键结构与组成

一套完整的食品级调配罐系统通常包括以下部分：

1. 罐体

· 材质：SUS304或SUS316L不锈钢。内表面经高精度抛光处理（通常Ra ≤ 0.6μm，镜面级），实现不挂料、易清洗。

· 结构设计：圆筒形，底部采用碟形、椭圆形或锥形设计，确保***、排料***。顶部可为平盖或蝶形封头。

2. 搅拌系统

· 驱动电机：变频控制，转速可调，适配不同工艺阶段。

· 搅拌轴与桨叶：根据物料粘度选用桨式、锚式、涡轮式、推进式等。桨叶及轴材质为不锈钢，连接处圆滑过渡。

· 机械密封：采用食品级卫生型机械密封，防止泄漏及外部污染。高端应用可选磁力密封。

3. 温度控制系统

· 夹套类型：半管夹套或米勒板夹套，换热效***，受力均匀。

· 换热介质：蒸汽/热水（加热），冷却水/乙二醇水溶液（冷却）。

· 控制方式：通过温度传感器、PID控制器及调节阀实现自动控温。

4. 管路与阀门

· 所有接触物料部件均为SUS304/316L不锈钢。

· 采用卫生级卡箍连接，不采用螺纹连接。

· 阀门为卫生级蝶阀、球阀或隔膜阀，内表面光滑。

5. 仪表与控制系统

· 配备温度计、液位计（电容式/超声波）、压力表、CIP喷淋球等。

· 可选配PLC与触摸屏，实现配方管理、自动控制及数据记录。

6. 人孔、视镜、呼吸器

· 人孔：便于内部检修及检查。

· 视镜：通常带LED照明，用于观察罐内物料状态。

· 呼吸器：配0.22μm疏水性空气滤芯，***罐内与外界空气交换时的卫生安全。

四、核心要求与标准

1. 卫生设计

· 符合CIP/SIP（在线清洗/在线灭菌）原则：***、无缝隙、可自排净、内表面光滑可清洗。

2. 材质安全

· 所有接触物料的金属部件为食品级不锈钢，需提供材质证明。

· 密封件采用通过FDA、EC等认证的硅胶、EPDM、PTFE等材料。

3. 工艺合规

· 焊接采用氩弧焊，焊缝打磨光滑并钝化处理，可提供内窥镜检查报告。
