产品定义：

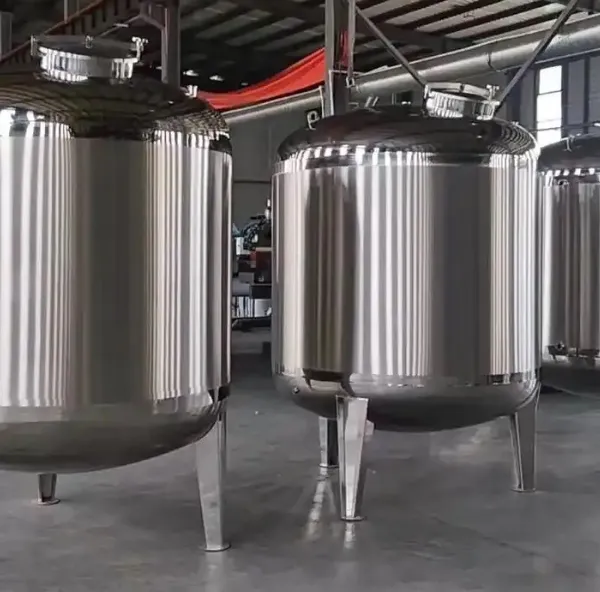

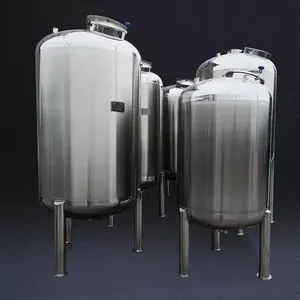

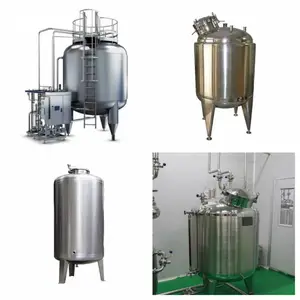

无菌贮罐是一类专为制药、生物工程、食品饮料等行业设计的无菌液体储存设备。它具备密封耐压、卫生洁净的核心特性，适用于无菌物料的中转储存与生产过程控制。设备主体采用316L不锈钢，内表面经镜面抛光处理（Ra≤0.6µm），结构形式包括立式/卧式的单层或双层设计，标配消毒口、清洗口及安全泄放装置。

产品详情：

该设备通过蒸汽灭菌（SIP）、在线清洗（CIP）及恒压控制技术保障无菌环境，支持液位、温度、压力的自动监测，符合GMP标准及压力容器安全规范。可根据需要配置搅拌装置、保温夹套等扩展功能，容量覆盖1m³~5m³，满足不同工业场景的储存与缓冲需求。

一、无菌罐的核心功能：保障产品全程无菌储存

无菌罐是一种用于在无菌条件下储存、混合或缓冲处理已灭菌产品（如液体药品、无菌培养基、UHT奶、果汁等）的密闭容器。其核心任务是在储存或处理过程中持续防止微生物污染，确保最终产品的安全性与稳定性。

二、主要特点（技术优势）

1. 无菌性保障：罐体及所有接触产品的部件（管道、阀门）均可执行CIP原位清洗和SIP原位灭菌程序，通常采用饱和蒸汽（如121℃，30分钟）或过热水进行灭菌。

2. 完全密闭结构：罐体与外界环境实现可靠隔离，***污染路径。

3. 无菌空气保护：罐内维持正压状态（通过经0.2µm***过滤的压缩空气或氮气），有效阻止外部带菌空气进入。

4. 自动化精准控制：配备温度、压力、液位传感器及自动化控制系统，实现关键工艺参数的精准可靠监测。

三、关键部件与结构组成

1. 罐体：采用316L不锈钢，内壁镜面抛光（Ra≤0.6µm），***设计，便于清洁与灭菌。

2. 无菌呼吸器（无菌空气过滤器）：配备0.2µm疏水性滤芯，是保障无菌环境的核心安全部件。

   · 进气：对充入气体进行***过滤。

   · 排气：在进料、灭菌或温度变化时排出气体，同时防止环境微生物进入罐内。

3. CIP/SIP系统：

   · CIP清洗球：安装于罐内顶部，实现自动喷淋清洗。

   · SIP接口：导入蒸汽进行灭菌，确保罐体及相连管路内部达到无菌状态。

4. 无菌连接与阀门：所有物料进出口均配置无菌隔膜阀，并采用卫生级快接或无菌连接系统进行管路接驳。

5. 仪表系统：

   · 温度传感器：监测物料温度与灭菌效果。

   · 压力表/传感器：监控罐内正压状态。

   · 液位计（电容式/雷达式）：***控制进料量。

6. 搅拌系统（可选）：用于混合物料或防止沉淀，搅拌轴密封采用无菌机械密封。

四、标准工作流程（以无菌储存为例）

1. 准备阶段：对空罐执行CIP清洗。

2. 灭菌阶段：执行SIP程序，使用高温蒸汽对空罐及关联管道进行灭菌。

3. 保压阶段：灭菌后充入无菌过滤的压缩空气或氮气，维持正压（0.5~1.0 bar）。

4. 进料阶段：将已灭菌（如经UHT超高温瞬时灭菌）的物料在无菌条件下泵入罐中。

5. 储存阶段：在正压保护下实现无菌储存。

6. 出料阶段：通过无菌管道系统将物料输送至下一道无菌灌装工序。

7. 批次间处理：排空后再次执行CIP清洗，为下一批次生产做好准备。

五、主要应用领域

行业领域 具体应用 作用说明

食品饮料 UHT奶、果汁、植物蛋白饮料、酒类、汤料 作为无菌缓冲罐/储存罐，协调连续灭菌与间歇灌装之间的平衡，保障连续生产。

制药/生物制药 注射剂、疫苗、生物制剂、细胞培养基、缓冲液 用作无菌配料罐/混合罐/储存罐，实现中间品或成品的无菌储存，防止污染。

生物技术 发酵液储罐、收获液储罐 在发酵工艺后无菌储存产物，等待下游纯化处理。
